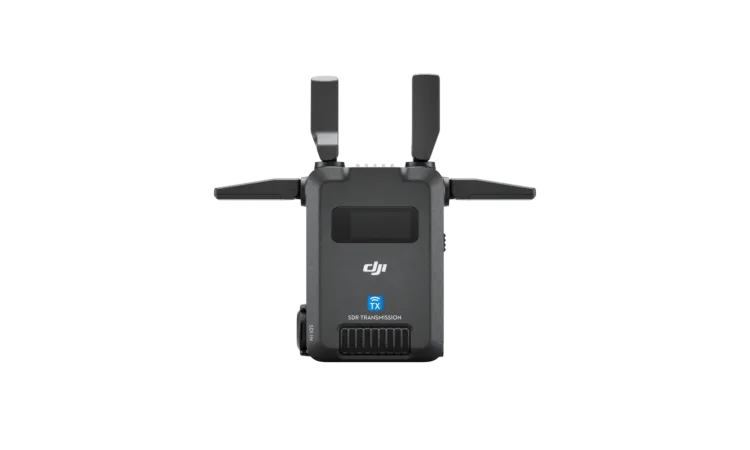

Sändare för DJI SDR Transmission

Vikt

Ca. 145 g (inklusive antenner)

Dimensioner

86.5 × 64 × 32 mm (L×B×H, exklusive antenner)

Porte

SDI Input Port
HDMI Input Port
3.5mm Stereo Jack
USB-C Firmware Update Port
USB-C Power och Gimbal Communication Port

Driftsfrekvenser

SDR Operating Frequency
Non-DFS Frequency Band:
2.4000-2.4835 GHz
5.725-5.850 GHz

DFS Frequency Band:
5.470-5.725 GHz
^{5,8 GHz är förbjudet i vissa länder/områden. Se lokala lagar och regler för mer information. 5.600-5.650 GHz används inte.}

Wi-Fi Operating Frequency
2.4000-2.4835 GHz
5.150-5.250 GHz

Sändareffekt (EIRP)

SDR:
2.4000-2.4835 GHz:
< 30 dBm (FCC)
< 20 dBm (SRRC/CE/MIC)

5.470-5.725 GHz:
< 30 dBm (FCC)
< 23 dBm (CE/MIC)

5.725-5.850 GHz:
< 30 dBm (FCC)
< 14 dBm (CE)
＜30 dBm (SRRC)

Wi-Fi:
2.4000-2.4835 GHz:
< 26 dBm (FCC)
< 20 dBm (SRRC/CE/MIC)

5.150-5.250 GHz:
< 26 dBm (FCC)
< 23 dBm (SRRC/CE/MIC)

Wi-Fi protokoll

802.11b/a/g/n/ac/ax
Stödjer 2×2 MIMO Wi-Fi

Max bandbredd

SDR:
20 MHz

Wi-Fi:
20 MHz

Max bitrate

SDR:
20 Mbps*

Wi-Fi:
8 Mbps

^{* Mätt i Control mode, med Broadcast mode avstängd.}

Strömförbrukning

8.2 W

^{Mätt vid en rumstemperatur på 25°C (77°F), när den är ansluten i kontrolläge, på ett avstånd av cirka 10 meter, i en 1T1R-uppsättning, med Wi-Fi avstängd, med PD för strömförsörjning.}

Strömförsörjning

USB-C Power Supply Type 1: 9 V, 2 A (PD protocol)
USB-C Power Supply Type 2: 6.8-17.2 V DC
NP-F Battery Power Supply Voltage: 6.8-8.4 V

Inmatningsvideoformat

1080p: 23.98/24/25/29.97/30/50/59.94/60fps
1080i: 50/50.94/60fps (1080i är inte tillgänglig i Broadcast mode).
720p: 50/59.94/60fps

Inspelningsljudformat

SDI embedded, HDMI embedded

Videoöverföringssystem

SDR + Wi-Fi

Videoöverföringsfördröjning

SDR:
80 ms* (inklusive kamera- och skärmvisningsfördröjning)
35 ms* (exklusive kamera- och skärmvisningsfördröjning)

Wi-Fi:
110 ms**

^{* Mätt vid inspelning av 1080p/60fps video med Broadcast-läge avstängd.
** Mätt vid inspelning av 1080p/60fps video.}

Videokodningsformat

H.264

Max överföringsavstånd

SDR:
3 km (FCC)*
2 km (CE/SRRC/MIC)*

Wi-Fi:
200 m

^{* Mätt i Control mode, med Broadcast mode avstängd.}

Driftstemperatur

-10° till 40° C
