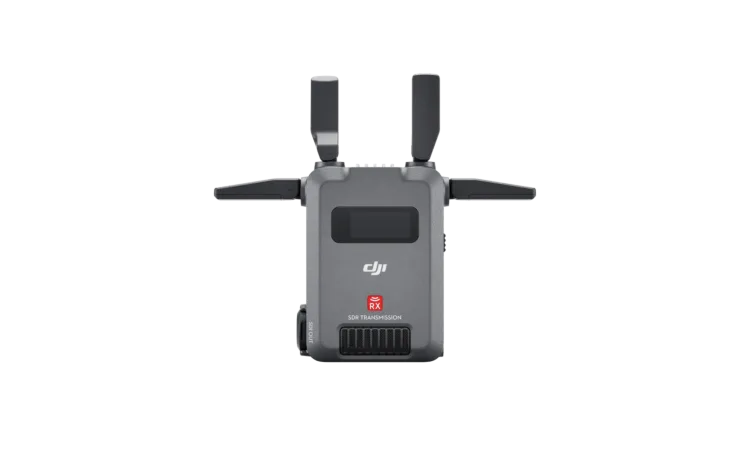

Mottagare för DJI SDR Transmission

Vikt

Ca. 145 g (inklusive antenner)

Dimensioner

86.5 × 64 × 32 mm (L×B×H, exklusive antenner)

Portar

SDI Output Port
HDMI Output Port
3.5mm Stereo Jack
USB-C Firmware Update och Video Output Port
USB-C Power Port

Driftsfrekvenser

SDR Operativ Frekvens
Non-DFS Frekvensband:
2.4000-2.4835 GHz
5.725-5.850 GHz

^{5,8 GHz är förbjudet i vissa länder/områden. Se lokala lagar och regler för mer information. 5.600-5.650 GHz används inte.}

Sändningseffekt (EIRP)

SDR:
2.4000-2.4835 GHz:
< 30 dBm (FCC)
< 20 dBm (SRRC/CE/MIC)

5.725-5.850 GHz:
< 30 dBm (FCC)
< 14 dBm (CE)
＜23 dBm (SRRC)

Max bandbredd

20 MHz

Max bitrate

20 Mbps*

^{* Mätt i Control mode, med Broadcast mode avstängd.}

Strömförbrukning

8.3 W

^{Mätt vid en rumstemperatur på 25°C (77°F), när den är ansluten i kontrollläge, på ett avstånd av ca. 10 meter, i en 1T1R-konfiguration, med Wi-Fi avstängt, med användning av PD för strömförsörjning.}

Strömförsörjning

USB-C Power Supply Typ 1: 9 V, 2 A (PD-protokoll)
USB-C Power Supply Typ 2: 6.8-17.2 V DC
NP-F Batteriströmsförsörjningsspänning: 6.8-8.4 V

Output videoformat

1080p: 23.98/24/25/29.97/30/50/59.94/60fps
1080i: 50/50.94/60fps (1080i är inte tillgänglig i Broadcast mode).
720p: 50/59.94/60fps

Output ljudformat

PCM

Video transmissionssystem

SDR

Video transmissionfördröjning

SDR:
80 ms (inklusive kamera och skärmvisningsfördröjning)
35 ms (exklusive kamera och skärmvisningsfördröjning)

^{Mätt vid inspelning av 1080p/60fps video med Broadcast-läget avstängt.}

Videokodningsformat

H.264

Max transmissionsavstånd

SDR:
3 km (FCC)
2 km (CE/SRRC/MIC)

^{Mätt i Control mode, med Broadcast mode avstängd.}

Driftstemperatur

-10° till 40° C
